Filetes insertos "AMECOIL" autofrenantes.

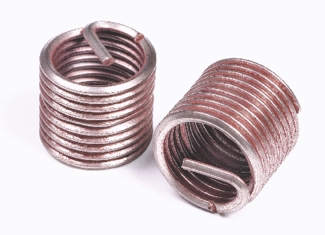

| Filete Amecoil con freno de tornillo | |
| Esta gama autofrenante se corresponde en todos sus puntos con la gama convencional, obteniéndose el freno de tornillo mediante la deformación poligonal de una o varias espiras del filete. Esta deformación provoca un fuerte apriete en los laterales de la rosca del tornillo, contrarrestando los efectos de desenrosque generados por los esfuerzos dinámicos de las vibraciones y las cargas térmicas. Se obtienen de este modo unos pares de frenado comparables a los valores indicados en la norma ISO 2320. El filete autofrenante de acero inoxidable se reconoce por su color rojo. |
 |
 |
 |
 |
 |
 |
 |
|
Taladro De +0,1 a +1 respecto al diámetro nominal del tornillo. Chaflán ≤ al diámetro del macho de roscar. |
Roscado Realizado con el macho de roscar AMECOIL. |
Colocación Con las herramientas de la gama convencional… |
… o las de la gama SR, para un tiempo de colocación más corto. |
Rotura Con el rompedor AMECOIL de golpe o de disparo automático. |
Filete colocado |
| PAR DE FRENADO | |||
| Dimensiones | Máx. 1 enroscado |
Mín. 1 desenroscado |
Mín. 5 desenroscado |
| M3 | 0,43 | 0,12 | 0,08 |
| M4 | 0,90 | 0,18 | 0,12 |
| M5 | 1,60 | 0,29 | 0,20 |
| M6 | 3,00 | 0,45 | 0,30 |
| M8 | 6,00 | 0,85 | 0,60 |
| M10 | 10,5 | 1,50 | 1,00 |
| M12 | 15,8 | 2,30 | 1,60 |
| M14 | 24,0 | 3,30 | 2,30 |
| M16 | 32,0 | 4,50 | 3,00 |
| M20 | 54,0 | 7,50 | 5,30 |
| M24 | 80,0 | 11,5 | 8,00 |
| Valores en Nm extraídos de ISO 232º (Tornillos clase 8) | |||
| CARACTERÍSTICAS GENERALES | |||
| Material | Temperatura de utilización máxima* |
Opciones de revestimiento de superficie |
Aplicaciones |
| Material estándar Acero inoxidable 18.8 AISI 304 (1.4301) AISI 302 (1.4310) |
425°C (pico) 315°C (continuo) |
- Lubricación seca - Cadmiado - Plateado - Cincado - Estañado |
Todas las aplicaciones normales en todos los materiales |
| Aceros inoxidables especiales : AISI 304L, 316, 316L, 316Ti, 321 |
Hasta 400°C en continuo |
Aplicaciones especiales Resistencia a ácidos, corrosión, altas temperaturas - Amagnetismo |
|
| Bronce Fosforoso |
300°C (pico) 250°C (continuo) |
Cadmiado | Piezas de cobre. Buen comportamiento frente a determinados pares electrolíticos |
| Inconel x 750 Nc 15 Fe Nba |
750°C (pico) | Plateado | Centrales térmicas Aeroespacial Aeronáutica Turbocompresor |
| Nimonic 90 Nc 20 C. 18Ti |
538°C (continuo) | ||
(*) indicative values
